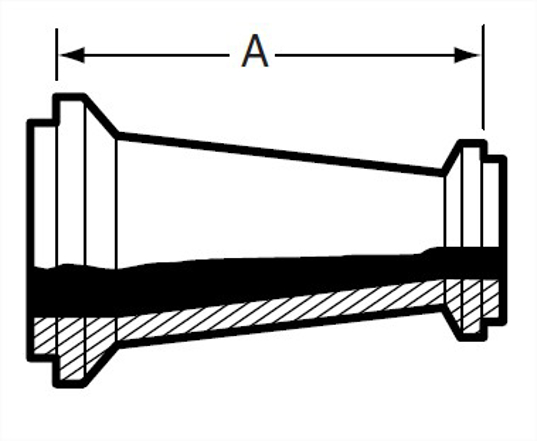

OD Tube Size | A, in. | A, mm. | Product Weight |
---|---|---|---|
1.5X1.0 |
|
|
|
2.0X1.0 |
|
|
|
2.0X1.5 |
|
|
|
2.5X1.5 |
|
|
|
2.5X2.0 |
|
|
|
3.0X1.5 |
|
|
|
3.0X2.0 |
|
|
|
3.0X2.5 |
|
|
|
4.0X2.0 |
|
|
|
4.0X2.5 |
|
|
|
4.0X3.0 |
|
|
|
6.0X3.0 |
|
|
|
6.0X4.0 |
|
|
|
VNE part number | ||
---|---|---|
OD Tube Size | 304 | 316L |
1.5X1.0 | E31I-14I1.5X1.0 | E31I-14I6L15X10 |
2.0X1.0 | E31I-14I2.0X1.0 | E31I-14I6L20X10 |
2.0X1.5 | E31I-14I2.0X1.5 | E31I-14I6L20X15 |
2.5X1.5 | E31I-14I2.5X1.5 | E31I-14I6L25X15 |
2.5X2.0 | E31I-14I2.5X2.0 | E31I-14I6L25X20 |
3.0X1.5 | E31I-14I3.0X1.5 | E31I-14I6L30X15 |
3.0X2.0 | E31I-14I3.0X2.0 | E31I-14I6L30X20 |
3.0X2.5 | E31I-14I3.0X2.5 | E31I-14I6L30X25 |
4.0X2.0 | E31I-14I4.0X2.0 | E31I-14I6L40X20 |
4.0X2.5 | E31I-14I4.0X2.5 | E31I-14I6L40X25 |
4.0X3.0 | E31I-14I4.0X3.0 | E31I-14I6L40X30 |
6.0X3.0 | E31I-14I6.0X3.0 | E31I-14I6L60X30 |
6.0X4.0 | E31I-14I6.0X4.0 | E31I-14I6L60X40 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 1.5X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 1.5X1.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.343 |
A, mm. | 84.91 |
Product Weight | 0.56 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.0X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.0X1.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.375 |
A, mm. | 136.53 |
Product Weight | 0.88 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.5 |
A, mm. | 88.9 |
Product Weight | 0.7 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.5X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.5X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.593 |
A, mm. | 142.06 |
Product Weight | 1.12 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.5X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.5X2.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.562 |
A, mm. | 90.47 |
Product Weight | 1.06 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.656 |
A, mm. | 194.46 |
Product Weight | 1.52 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X2.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.625 |
A, mm. | 142.88 |
Product Weight | 1.44 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X2.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.75 |
A, mm. | 95.25 |
Product Weight | 1.5 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X2.0 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 9.812 |
A, mm. | 249.22 |
Product Weight | 2.7 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X2.5 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.875 |
A, mm. | 200.03 |
Product Weight | 2.36 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X3.0 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.937 |
A, mm. | 150.8 |
Product Weight | 2.42 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 6.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 6.0X3.0 |
Wall Thickness | .109X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.218 |
A, mm. | 183.34 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 6.0X4.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 6.0X4.0 |
Wall Thickness | .109X.083 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.343 |
A, mm. | 186.51 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 1.5X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 1.5X1.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.343 |
A, mm. | 84.91 |
Product Weight | 0.56 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.0X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.0X1.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.375 |
A, mm. | 136.53 |
Product Weight | 0.88 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.5 |
A, mm. | 88.9 |
Product Weight | 0.7 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.5X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.5X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.593 |
A, mm. | 142.06 |
Product Weight | 1.12 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.5X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 2.5X2.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.562 |
A, mm. | 90.47 |
Product Weight | 1.06 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.656 |
A, mm. | 194.46 |
Product Weight | 1.52 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X2.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.625 |
A, mm. | 142.88 |
Product Weight | 1.44 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 3.0X2.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.75 |
A, mm. | 95.25 |
Product Weight | 1.5 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X2.0 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 9.812 |
A, mm. | 249.22 |
Product Weight | 2.7 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X2.5 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.875 |
A, mm. | 200.03 |
Product Weight | 2.36 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 4.0X3.0 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.937 |
A, mm. | 150.8 |
Product Weight | 2.42 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 6.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 6.0X3.0 |
Wall Thickness | .109X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.218 |
A, mm. | 183.34 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 6.0X4.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Male E-Line |
OD Tube Size | 6.0X4.0 |
Wall Thickness | .109X.083 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.343 |
A, mm. | 186.51 |
