E21I-15I - Female E-Line X Male NPT Adapter

Product configuration selected is not available or discontinued. Please review the chart below to see available product configurations or try to select a different material type/size option

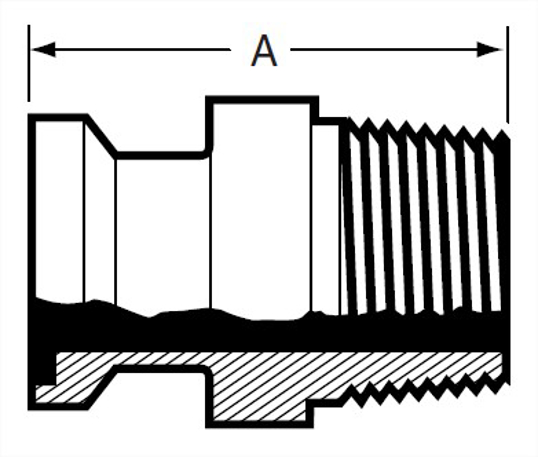

Dimensions

E21I-15I - Female E-Line X Male NPT Adapter
OD Tube Size A, in. A, mm. Product Weight
1 2.531 64.29 0.58
1.5 2.687 68.25 0.72
2 2.843 72.21 1.06
2.5 3.437 87.3 1.68
3 3.718 94.44 2.6
4 3.906 99.21 3.68
6 5.125 130.18 --
Material Type 316L
Size 1
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 1
Wall Thickness 0.065
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I1.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.531
A, mm. 64.29
Product Weight 0.58
Material Type 316L
Size 1.5
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 1.5
Wall Thickness 0.065
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I1.5.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.687
A, mm. 68.25
Product Weight 0.72
Material Type 316L
Size 2
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 2
Wall Thickness 0.065
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I2.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.843
A, mm. 72.21
Product Weight 1.06
Material Type 316L
Size 2.5
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 2.5
Wall Thickness 0.065
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I2.5.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.437
A, mm. 87.3
Product Weight 1.68
Material Type 316L
Size 3
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 3
Wall Thickness 0.065
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I3.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.718
A, mm. 94.44
Product Weight 2.6
Material Type 316L
Size 4
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 4
Wall Thickness 0.083
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Cad Model File E21I-15I4.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.906
A, mm. 99.21
Product Weight 3.68
Cad Model File Click here to request 3D Step File
Material Type 316L
Size 6
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 6
Wall Thickness 0.109
Material-Type 316L
Material Test Reports MTR’s Available Upon Request
Passivated Special Request
Catalog File Fittings Catalog.pdf
A, in. 5.125
A, mm. 130.18
Material Type 304
Size 1
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 1
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I1.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.531
A, mm. 64.29
Product Weight 0.58
Material Type 304
Size 1.5
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 1.5
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I1.5.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.687
A, mm. 68.25
Product Weight 0.72
Material Type 304
Size 2
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 2
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I2.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 2.843
A, mm. 72.21
Product Weight 1.06
Material Type 304
Size 2.5
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 2.5
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I2.5.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.437
A, mm. 87.3
Product Weight 1.68
Material Type 304
Size 3
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 3
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I3.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.718
A, mm. 94.44
Product Weight 2.6
Material Type 304
Size 4
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 4
Wall Thickness 0.083
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Cad Model File E21I-15I4.0.STEP
Catalog File Fittings Catalog.pdf
A, in. 3.906
A, mm. 99.21
Product Weight 3.68
Cad Model File Click here to request 3D Step File
Material Type 304
Size 6
ID / OD Polish 32 µin Mechanical ID / 32 µin Mechanical OD
Connections Female E-Line X Male NPT
OD Tube Size 6
Wall Thickness 0.109
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Special Request
Catalog File Fittings Catalog.pdf
A, in. 5.125
A, mm. 130.18
