Product configuration selected is not available or discontinued. Please review the chart below to see available product configurations or try to select a different material type/size option

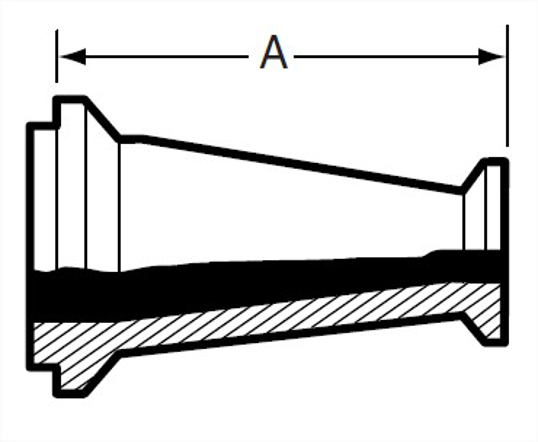

OD Tube Size | A, in. | A, mm. |
---|---|---|
1.5X1.0 |
|
|
2.0X1.0 |
|
|
2.0X1.5 |
|
|
2.5X1.5 |
|
|
2.5X2.0 |
|
|
3.0X1.5 |
|
|
3.0X2.0 |
|
|
3.0X2.5 |
|
|
4.0X2.0 |
|
|
4.0X2.5 |
|
|
4.0X3.0 |
|
|
6.0X3.0 |
|
|
6.0X4.0 |
|
|
VNE part number | ||
---|---|---|
OD Tube Size | 304 | 316L |
1.5X1.0 | E31I-14I-15I1.5X1.0 | E31I-14I-15I6L15X10 |
2.0X1.0 | E31I-14I-15I2.0X1.0 | E31I-14I-15I6L20X10 |
2.0X1.5 | E31I-14I-15I2.0X1.5 | E31I-14I-15I6L20X15 |
2.5X1.5 | E31I-14I-15I2.5X1.5 | E31I-14I-15I6L25X15 |
2.5X2.0 | E31I-14I-15I2.5X2.0 | E31I-14I-15I6L25X20 |
3.0X1.5 | E31I-14I-15I3.0X1.5 | E31I-14I-15I6L30X15 |
3.0X2.0 | E31I-14I-15I3.0X2.0 | E31I-14I-15I6L30X20 |
3.0X2.5 | E31I-14I-15I3.0X2.5 | E31I-14I-15I6L30X25 |
4.0X2.0 | E31I-14I-15I4.0X2.0 | E31I-14I-15I6L40X20 |
4.0X2.5 | E31I-14I-15I4.0X2.5 | E31I-14I-15I6L40X25 |
4.0X3.0 | E31I-14I-15I4.0X3.0 | E31I-14I-15I6L40X30 |
6.0X3.0 | E31I-14I-15I6.0X3.0 | E31I-14I-15I6L60X30 |
6.0X4.0 | E31I-14I-15I6.0X4.0 | E31I-14I-15I6L60X40 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 1.5X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 1.5X1.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.531 |
A, mm. | 89.69 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.0X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.0X1.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.562 |
A, mm. | 141.27 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.718 |
A, mm. | 94.44 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.5X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.5X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.781 |
A, mm. | 146.84 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 2.5X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.5X2.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 4.875 |
A, mm. | 123.83 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.843 |
A, mm. | 199.21 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X2.0 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.937 |
A, mm. | 150.8 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 3.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X2.5 |
Wall Thickness | 0.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 4.062 |
A, mm. | 103.17 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X2.0 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 10.062 |
A, mm. | 255.57 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X2.5 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 8.187 |
A, mm. | 207.95 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 4.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X3.0 |
Wall Thickness | .083X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 6.25 |
A, mm. | 158.75 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 6.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 6.0X3.0 |
Wall Thickness | .109X.065 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.406 |
A, mm. | 188.11 |
Cad Model File | Click here to request 3D Step File |
Material Type | 304 |
Size | 6.0X4.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 6.0X4.0 |
Wall Thickness | .109X.083 |
Material-Type | 304 |
Material Test Reports | COC Available for 304 Materials |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.875 |
A, mm. | 200.03 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 1.5X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 1.5X1.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.531 |
A, mm. | 89.69 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.0X1.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.0X1.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.562 |
A, mm. | 141.27 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 3.718 |
A, mm. | 94.44 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.5X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.5X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.781 |
A, mm. | 146.84 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 2.5X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 2.5X2.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 4.875 |
A, mm. | 123.83 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X1.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X1.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.843 |
A, mm. | 199.21 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X2.0 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 5.937 |
A, mm. | 150.8 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 3.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 3.0X2.5 |
Wall Thickness | 0.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 4.062 |
A, mm. | 103.17 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X2.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X2.0 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 10.062 |
A, mm. | 255.57 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X2.5 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X2.5 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 8.187 |
A, mm. | 207.95 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 4.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 4.0X3.0 |
Wall Thickness | .083X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 6.25 |
A, mm. | 158.75 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 6.0X3.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 6.0X3.0 |
Wall Thickness | .109X.065 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.406 |
A, mm. | 188.11 |
Cad Model File | Click here to request 3D Step File |
Material Type | 316L |
Size | 6.0X4.0 |
Industry Standard | 3A |
ID / OD Polish | 32 µin Mechanical ID / 32 µin Mechanical OD |
Connections | Male E-Line X Female E-Line |
OD Tube Size | 6.0X4.0 |
Wall Thickness | .109X.083 |
Material-Type | 316L |
Material Test Reports | MTR’s Available Upon Request |
Passivated | Special Request |
Catalog File | Fittings Catalog.pdf |
A, in. | 7.875 |
A, mm. | 200.03 |
